新能源式E-House是指适用于陆上风电、光伏等新能源项目中升压站、开关站的建设，该升压站或者开关站建设采用工厂预制式模块化变电站，侧重于总投资少、便于运维、施工周期短；高压开关多选型为户外型HGIS组合电器或者预制舱式GIS，集装箱箱体防护等级为IP54，箱体外壳采用整体“热喷锌+3层防护面漆”防腐工艺，抗震9级设计， 30年使用寿命；一般多为新能源220kV升压站、110kV升压站或者35kV开关站。
优点
全集装箱式设计
设计新颖，结构紧凑，造价低、便于运维；尺寸小、重量轻，方便运输和现场安装；无建筑结构
单体支撑基础
外敷玄武岩纤维布的单体水泥支撑基础；土建基础减少、施工方便、防止局部沉降
二次“全航插”连接
一、二次设备模块之间的连接，采用各类型航空插头做到全站二次线缆在工厂内预制连接。
整站全绝缘
各电气设备及各侧连接方式采用电缆或油气套管或全绝缘管型母线，无外漏带电体；即主变压器高压侧采用油气套管或者电缆连接、主变中低压侧采用电缆或者插拔式全绝缘管型铜管母线连接、主变中性点侧采用电缆插拔式连接；各高低压侧采用电缆进出线。
标准集装箱结构
设备箱体IP54；结构形成法拉第笼，防电磁干扰；整体“热喷锌+3层防护面漆”。
低运维成本
各电气设备选用免维护、高可靠性设计产品；无集装箱检测、维护费用。
设备选型
选择高可靠性、紧凑型电气设备； 220/110kV开关选用户外HGIS、35kV开关选用户外HGIS或者充气柜。
典型技术参数
建设规模
电压等级
220kV
主变压器
2×240MVA
低压双分裂有载调压变压器
出线规模
220kV出线2回，电缆出线
35kV出线14回，电缆出线
电气主接线
220kV主接线选择内桥接线；2回海缆出线；35kV采用单母线分段接线，共14回海缆进线。
无功补偿装置
无
短路电流
220kV短路电流：50kA
35kV短路电流：31.5kA
防护等级
IP55、IP66
建设规模
监控系统
按无人值守设计，采用计算机监控系统，监控和远动统一考虑
二次设备
全站设置综合智能舱，一、二次采用“全航插”连接。
土建部分
平台一层甲板尺寸22m*33.8m；全部为集装箱，无任何钢结构建筑。
集装箱箱体采用“热喷铝锌（合金1:1）”技术的集装箱结构舱体，使用寿命在30年以上。
集装箱尺寸、数量及重量
共计19个集装箱，集装箱尺寸≤1500*3000*3000mm；
电气设备模块总重量约880t。上部结构含电气设备重约2198t；钢管桩1420t，导管架1448t。
防火等级
主变舱体A级 其余舱体C级
建设周期
合同正式生效后，120天（车板交货90天、现场安装调试、交付30天）

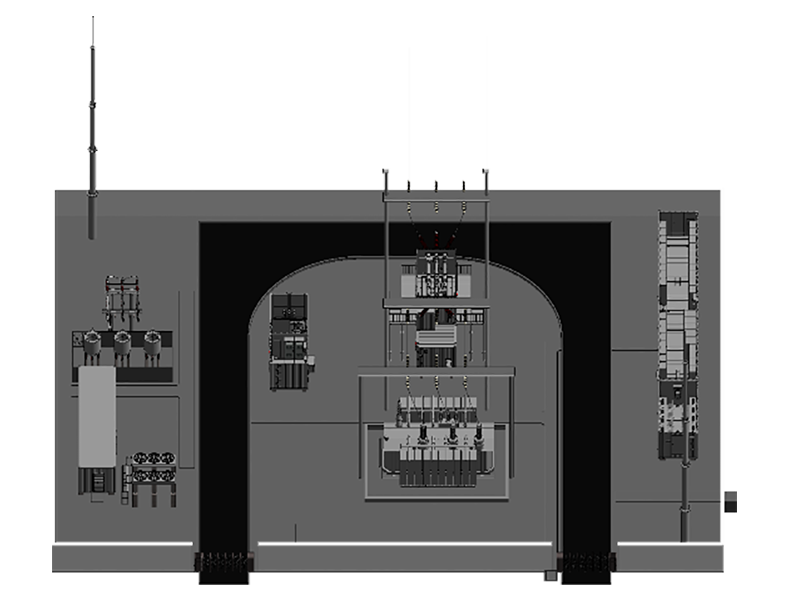

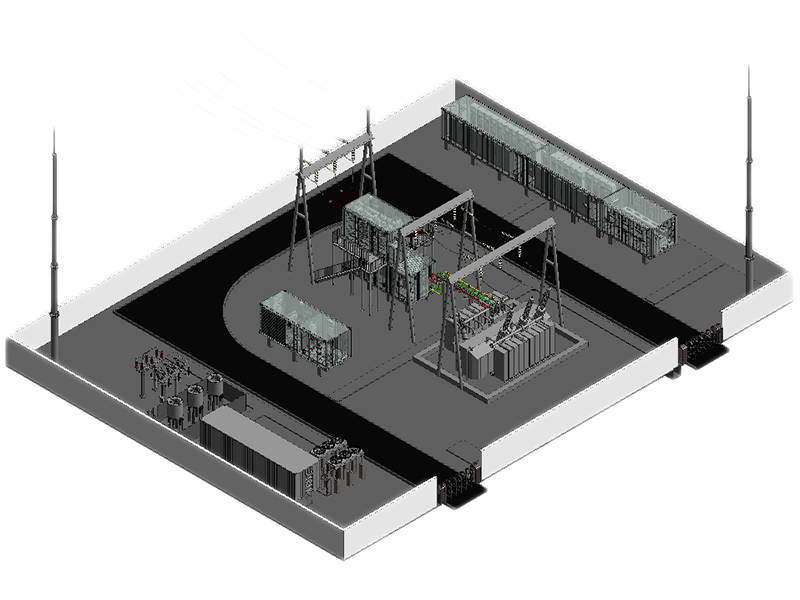

典型方案三维图
新能源式E-House由 220/110kV GIS模块，主变压器模块 ，35kV开关配电模块，智能舱模块，站用变、接地变模块 ，无功补偿模块等模块组成。
-
