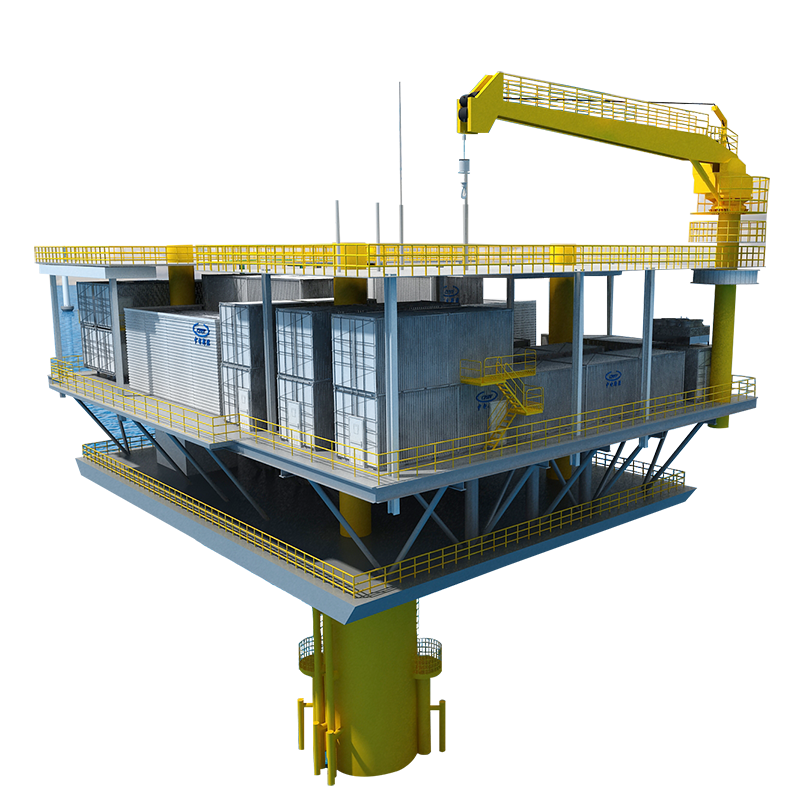

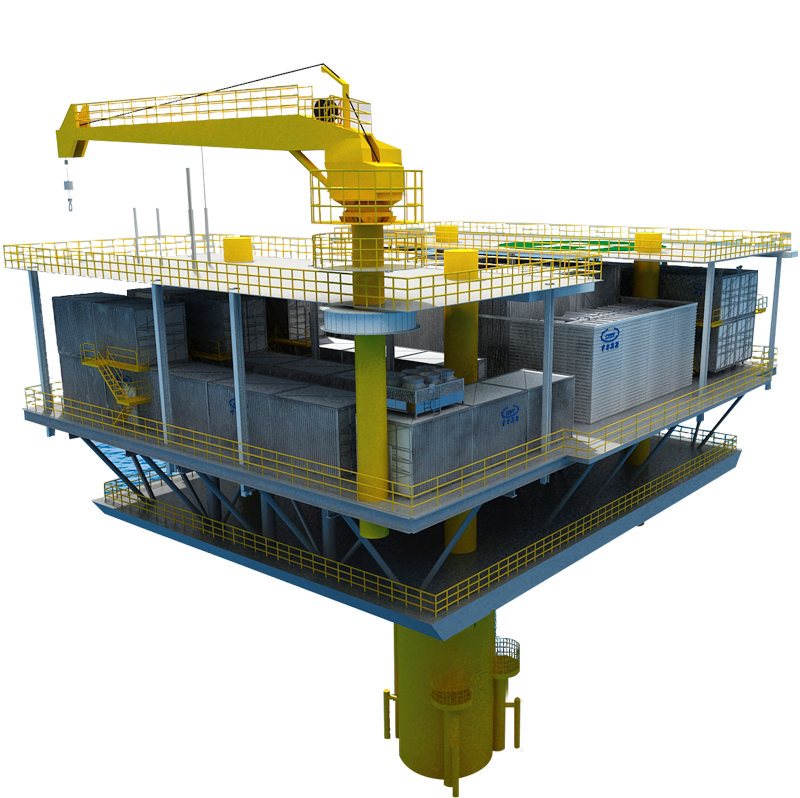

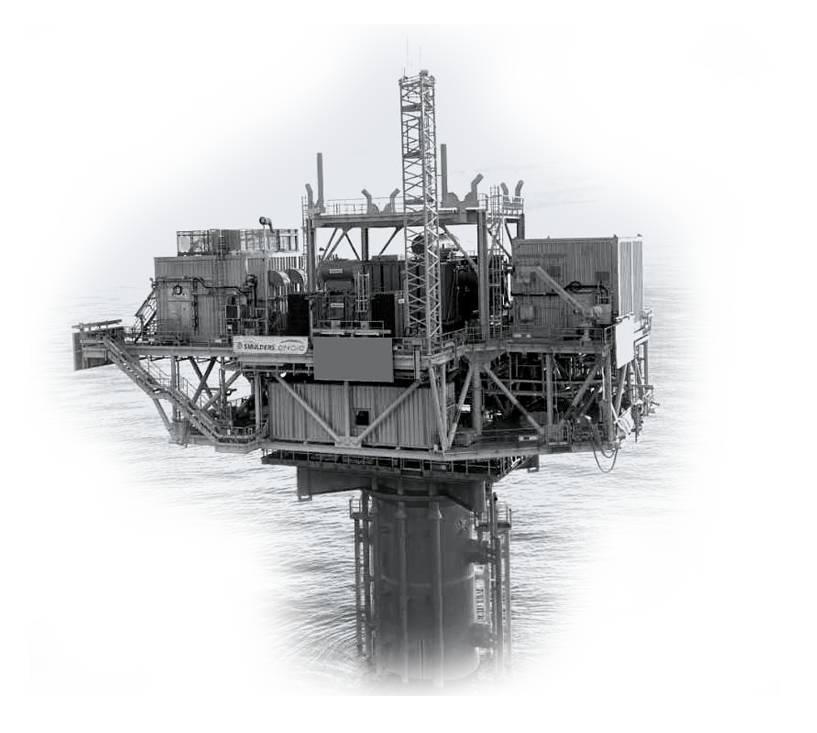

海上平台E-House升压站

Sea platform E-House booster station

海上风电离岸型的工厂预制舱式模块化变电站

海上平台E-House升压站是指一种用于海上风电离岸型的工厂预制舱式模块化变电站，型号：E-House/OSW（Offshore Substations for WindFarms ）
集装箱箱体防护等级为IP55~IP66，箱体外壳采用整体“热喷铝锌合金+3层防护面漆”防腐工艺，抗台风46m/s设计，配置新风系统，30年使用寿命。目前该产品已通过中国船级社认证公司对220kV E-House/OSW海上升压站初步设计的专家评审，评审委员会认为，该产品设计属国内首创，技术达到国内领先水平。

优点

轻量化设计、紧凑型设计

全集装箱式设计；设计新颖，结构紧凑；尺寸小、重量轻（减轻30%），方便运输和现场安装

抗震、抗倾斜固定方式

集装箱与平台甲板之间采用专用的胶泥减震器

二次“全航插”连接

一、二次设备模块之间的连接，采用各类型航空插头做到全站二次线缆在工厂内预制连接

拼装工期

各设备集装箱模块在工厂内制造、调试完成；单体集装箱电气模块运输至拼装码头，各模块“即插即用”，可节省在拼接码头的施工时间

标准集装箱结构

一次设备箱体IP55，二次设备箱体IP66；结构形成法拉第笼，防电磁干扰；整体“热喷铝锌+3层防护面漆”；满足C5-M环境要求

低运维成本

各电气设备选用免维护、高可靠性设计产品；无集装箱检测、维护费用；电气设备舱体模块可单独运回码头检修

高可靠性的设备选型

适用C5-M环境的高可靠性、紧凑型电气设备； 220kV开关选用GIS、35kV开关选用充气柜；主变中性点成套装置采用金属封闭气体绝缘型组合电器，间隙不受外界环境影响

整站全绝缘

各电气设备及各侧连接方式采用电缆或油气套管或全绝缘管型母线，无外漏带电体；即主变压器高压侧采用油气套管或者电缆连接、主变中低压侧采用电缆或者插拔式全绝缘管型铜管母线连接、主变中性点侧采用电缆插拔式连接；各高低压侧采用电缆进出线

典型技术参数

参数信息
建设规模	电压等级	220kV
	主变压器	2×240MVA 低压双分裂有载调压变压器
	出线规模	220kV出线2回，电缆出线； 35kV进线14回，电缆进线；
	电气主接线	220kV主接线选择单母线接线；2回海缆出线；35kV采用单母线分段接线（无母分），共14回海缆进线。
	无功补偿装置	无
	短路电流	220kV短路电流：50kA; 35kV短路电流：31.5kA
	防护等级	IP55、IP66
	监控系统	按无人值守设计，采用计算机监控系统，监控和远动统一考虑
	二次设备	全站设置综合智能仓，一、二次采用"全航插"连接。
	土建部分	平台一层甲板尺寸22m*33.8m；全部为集装箱，无任何钢结构建筑。集装箱箱体采用"热喷铝锌（合金1:1）"技术的集装箱结构舱体，使用寿命在30年以上。
	集装箱尺寸、数量及重量	共计19个集装箱，集装箱尺寸≤150030003000mm；电气设备模块总重量约880t。上部结构含电气设备重约2198t；钢管桩1420t，导管架1448t。
	防护等级	IP54、IP65
	建设周期	合同正式生效后，120天（车板交货90天、现场安装调试、交付30天）
主要设备选型	主变压器	选用三相双绕组低损耗、低噪声自冷式有载调压变压器
	本体与散热系统分体设计	主变本体布置在集装箱内部，散热系统集中布置并做防风处理
	35kV接地系统	经小电阻接地；每段母线配置1组接地变兼站用变（1600kVA）、1组接地变（800kVA）
	GIS组合电器	220kV
	充气柜	35kV
电气总平面及配电装置	220kV	GIS组合电器集装箱式布置电缆进出线
	35kV	充气柜集装箱式单列布置、全绝缘母线、海缆出线
	智能舱	二次设备集装箱式双列布置
	主变压器	主变本体集装箱内落地布置，箱体内部外涂装防火涂料并设甲级防火门；主变高压侧采用油气套管或者电缆连接，主变低压侧采用电缆或者全绝缘管母线连接，主变中性点装置采用GIS全绝缘结构设备并与主变中性点侧通过油油气套管连接；实现整站全绝缘、无外露导电体
	整个海上平台升压站电气设备分两层集装箱叠落布置：	一层布置主变舱和220kV GIS舱，柴油机舱，主变散热装置和本体分开布置；其他布置有35kV开关舱、接地变兼站用变舱、接地变舱、蓄电池舱等。尺寸为22mx33.8m。二层布置智能舱、35kV保护舱、低压配电舱、应急生活舱、备品备件舱、工程师站、通讯设备舱等。尺寸为22mx9.4m。三层为直升机平台，叠落在二层集装箱顶部。尺寸为22mx9.4m。各集装箱内的暖通系统采用"分体式空调+新风系统"；消防灭火系统采用"七氟丙烷气体灭火"作为主灭火系统；集装箱考虑抗震、抗倾斜、防台风设计。各电气集装箱模块均采用抗震、抗倾斜专用工具与平台甲板连接；

220kV E-House/OSW海上平台升压站上部组块电气部分由

220kV GIS模块、主变压器模块、35kV充气柜模块、智能舱模块、站用变兼接地变模块、柴油发电机组模块、生活应急舱模块

等模块组成。
